多点風速計測システム
Model AF401
■ 日置電機社製メモリハイロガーLR8450-01を利用した多チャンネルの風速計測システム
■ ネットワーク (無線LAN) を利用することで離れた場所からの遠隔操作・モニタリングが可能
■ 最大30 ch (4台同期時は120 ch) の同時計測が可能
■ 風速範囲は0～30 m/sのワイドレンジ (オプションで50 m/sも製作可能)

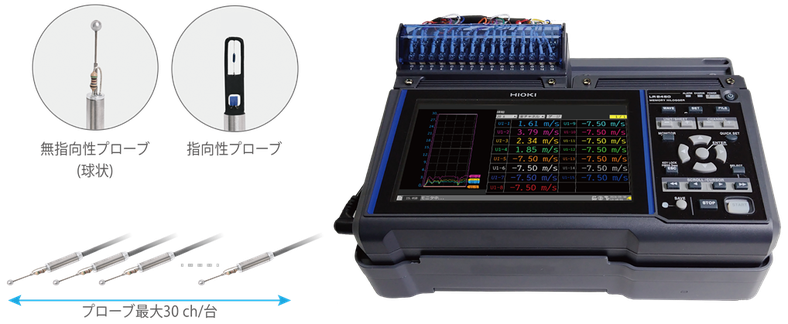

■ 風向への依存が少ない小型無指向性プローブAF303と廉価版の指向性プローブAF304を用意
■ プローブケーブルは標準で30 mまで選択可能 (それ以上のケーブル延長にも対応)
最大120chまでのシステム構築が可能な多チャンネルタイプの風速計測システムです。ロガー (計測データ記憶・表示部) に日置電機社製のメモリハイロガーLR84150-01を採用し、7インチの液晶ディスプレイ上にチャンネルごとの風速値やグラフ表示が可能です。本体メモリの他、USBメモリやSDカードへのデータ保存にも対応しています。
また、無線LANを介して遠隔制御を行うことができますので、離れた場所や計測時に容易に人が立ち入れない場所などでの設置・使用にも適しています。風速センサー部がφ2.5 mmと極小の無指向性 (球状) のプローブ (AF303) を選択できますので、狭い場所への設置や風向が定まらないシーンにおいても安定した計測を実現できます。
本体の仕様
| 品名 | 多点風速計測システム |
| 型名 | AF401 |
| 計測チャンネル数 | 本体1台につき最大15ch (もしくは30ch) |
| 電源 | AC100～240 V (50/60 Hz、専用ACアダプター) |
| 寸法 (ロガー込み) | (W) 280× (D)212×(H)110.5 mm (30ch時はH 156 mm) |
| 重量 (ロガー込み) |
2.9 kg (30ch時はH 4.0 kg) |
| 消費電力 | 15 ch時：約34 W、30 ch時：約58 W (風速30 m/s計測時) |
| 付属品 | 取扱説明書、ACアダプター |
※消費電力はメモリハイロガーLR8450-01 (液晶最大輝度時) の合算値となります。ロガー側にも同時に電源供給されます。
メモリハイロガーの主な仕様
| 品名 | メモリハイロガー (日置電機製) |
| 型名 | LR8450-01 (LR8450も利用可能) |
| 接続 (使用) ユニット |
電圧・温度ユニットU8550 (15 chシステム時×1個、30 chシステム時×2個) |
| 表示部 | 7インチTFTカラー液晶ディスプレイ(バックライト付) |
| 推奨スケーリング設定 |
風速0～30 m/s |
| インターフェイス | 有線LAN、無線LAN (IEEE802.11b/g/n)、USB2.0、SDカード |
| データ保存 | 本体内部メモリ、USBメモリ、SDカード |
| 表示機能 | 時系列数値データ、時系列グラフ (波形) |
| データ記憶 |
記録間隔(0.01～3600 秒)、記憶容量(内部バッファーメモリ256 MB) |
| 外部制御 |
ロガーユーティリティーでのデータ収集・変換、LANを介したHTTPサーバ機能による遠隔操作 |
※抜粋での記載となります。各仕様の詳細は日置電機メモリハイロガーのカタログもしくは取扱説明書をご参照ください。
風速値は内部的に1～5 Vの風速信号を0～30 m/sにスケーリング機能で変換しています。
プローブの仕様
| 品名 | 風速プローブ | ||
| 型名 | AF303 | AF304 | |
| センサー形状 | 無指向性 (球状) | 指向性 | |
| 計測原理 | 熱式 (白金巻線) | ||
| 計測対象 | 清浄な空気流 | ||
| 計測範囲 | 風速 | 0～2 or 0～10 or 0～30 m/s (精度保証範囲は0.05m/s 以上) | |
| 計測精度 | 風速 | ±指示値の3 % or 0.05 m/sの大きい方 | |
| 出力分解能 | 風速 | 最大0.01m/s | |
|
応答性 |
風速 | 約 5 秒 (風速0→1 m/s時、90%応答) | 約 1 秒 (風速0→1 m/s時、90%応答) |
| プローブケーブル長 | 1500 mm (オプションで3000 mmまで製作可能) | ||
| 接続ケーブル長 | 5 m (オプションで10、20、30 mが製作可能) | ||
| 動作環境 | -20～70 ℃ (結露のないこと) | ||
| 寸法 (変換器部) | 25 × 25 × 80 mm | ||
| 重量 | 約75 g | ||
※ご注文時にそれぞれのケーブル長をご指定ください。指定のない場合、プローブケーブル1500 mm、接続ケーブル5 m仕様となります。
